Imprimante sérigraphique grand format avec table à vide
La machine de sérigraphie peut imprimer sur toutes sortes de produits, tels que le papier, le verre, les métaux, le plastique, etc. Le grattoir de contrôle de guide linéaire de haute précision et le cadre de l'écran à déplacer assurent la précision de l'impression. Cette imprimante à écran standard de la série utilise un système motorisé. La table de travail sous vide pourrait réparer certains produits simples et minces.
Usage
- Il s’agit d’une imprimante à écran plat dotée d’une fonction d’aspiration qui convient à l’impression de produits fins comme le papier, les pellicules de PVC, les pellicules de plastique, les textiles, etc., dans lesquels il est facile de marcher dans le processus d’impression. Impression de la plus grande surface: 600 * 800 mm;
- Conception structurelle utilisant des sports d’écran de haut en bas, plus propices au retrait et au placement du produit;
- Conception cylindrique horizontale stable, pression de soufflage uniforme, retour à la formation d'encre, qualité d'impression bonne;
- Peut être un fonctionnement semi-automatique, l'interface utilisateur est bonne;
- Le processus de débogage de la machine configure une opération à une seule fonction, configurée pour terminer l'opération complète.

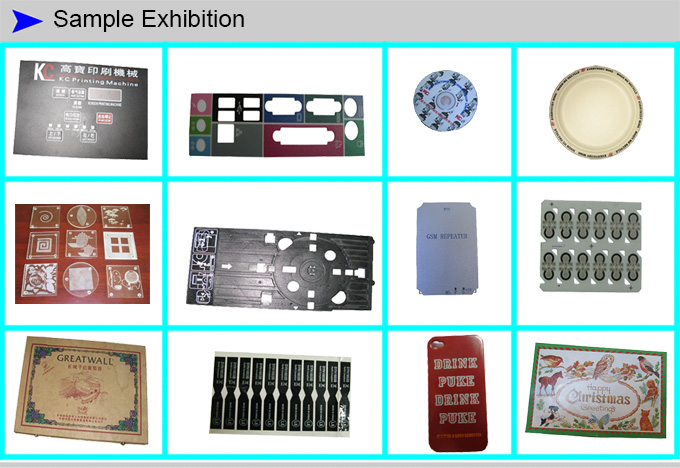

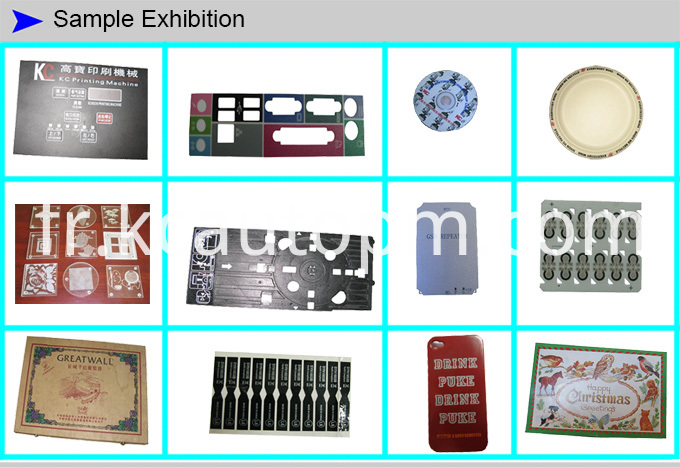

- Largement utilisé dans les emballages en papier, l’impression miroir, l’impression sur verre, les panneaux de machine, l’impression d’autocollants, associé à une variété de processus, permet d’atteindre le gommage UV, les oignons UV, le vernis local UV et le procédé de revêtement. Également largement utilisé dans le papier transfert de marque d'eau, l'impression de papier à transfert thermique.
- La machine de sérigraphie et la plaque de sérigraphie sont utilisées de haut en bas. L'utilisation d'une structure d'arbre de guidage durcie de haute précision, un parallélisme élevé, une erreur de fonctionnement pouvant être contrôlée à moins de 0,05 mm est une machine de sérigraphie à plat de haute précision utilisée sous forme de les institutions;
- Largement utilisé dans les tâches de sérigraphie de haute précision telles que: cartes de circuit imprimé, impression par points, commutateur à membrane, exigences d'épaisseur de couche d'encre de la zone d'impression.
Application
- Largement utilisé dans le domaine de l'impression de verre;
- Avec la machine de polymérisation UV, peut terminer de nombreux processus d'impression UV spéciaux pour l'industrie de l'emballage UV.
- Convient à l'impression de fenêtres mobiles;

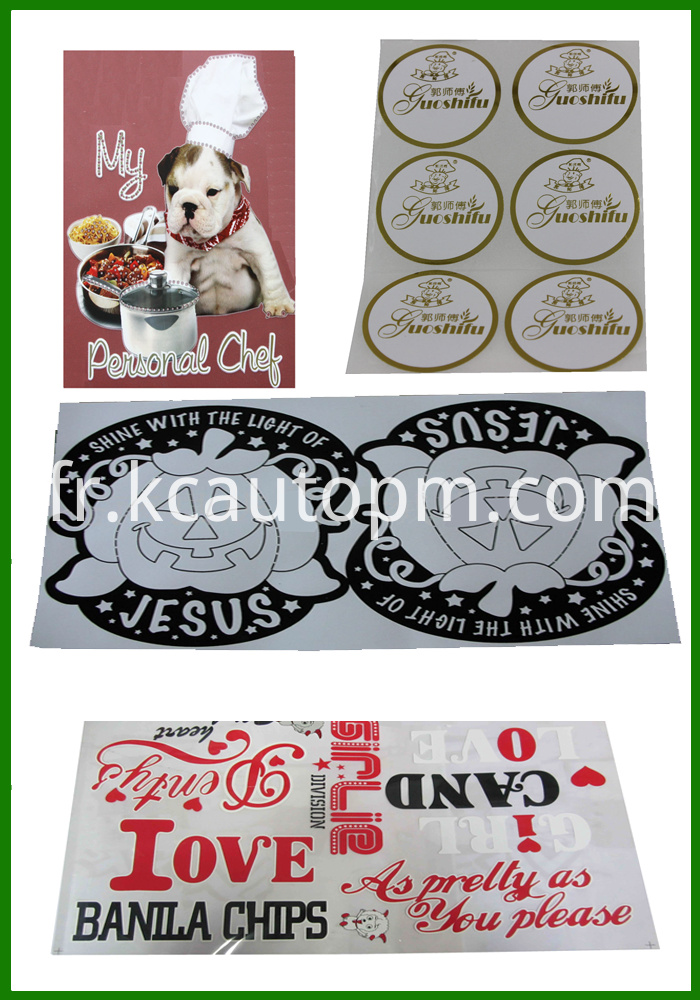

- Convient à l'impression d'étiquettes de transfert d'eau et d'étiquettes de transfert de chaleur selon un processus différent;
- Le panneau de la machine, pièces en plastique, papier, industrie du meuble, industrie du verre, industrie du circuit imprimé, film, caisse en bois, circuit électronique de précision
Paramètres techniques
|
Item
|
PS-100180PVH
|
PS-120240PVH
|
Printing height(mm)
|
0-20
|
0-20
|
|
Air(liter/min)
|
55
|
60
|
|
Worktable dimension(mm)
|
1400×2300
|
1600×2600
|
|
Max. frame size(mm)
|
1600×2600
|
1800×3000
|
|
Max. printing area(mm)
|
1000×1800
|
1200×2400
|
|
Max. printing speed(pcs/h)
|
400
|
300
|
Max Stroke of up-and-down frame(mm)
|
200
|
200
|
Max stroke of Squeegee(mm)
|
1800
|
2400
|
Squeegee motor wattage(w)
|
500
|
500
|
Table Precision(mm)
|
+-0.13
|
+-0.13
|
Package dimension(mm)
|
2.51×1.26×1.63
|
3.35×1.96×1.63
|
|
G.W.(kg)
|
541
|
570
|
Works supply
|
380 V-220 V Power supply; 5-7 Bar compress air
|
Avantage
1) la structure à quatre colonnes, la plate-forme à l'intérieur et à l'extérieur de la plate-forme, la version Web verticalement, de haut en bas, la tête d'impression à gauche et à droite.
2) la plate-forme, la version Web et le processus d'impression adoptent la source d'entraînement indépendante, la coordination de mouvement, la vitesse est stable et réglable.
3) système de contrôle PLC et interface homme-machine.
4) poutre d'impression en aluminium de dessin d'alliage à haute résistance.
5) le moteur à fréquence variable entraîne le porte-outil d'impression, le trait photoélectrique de contrôle des yeux, un réglage indépendant, une vitesse de contrôle quantitative intelligente.
6) le guide guidé par l'impression adopte l'orientation de précision du rail de guidage carré droit.
7) écran d'entraînement de moteur de fluctuation et poutre d'impression haut et bas, mouvement fluide.
À Taïwan, le rail de guidage de la ligne argent 50 est synchronisé dans la même direction.
9) la plate-forme en acier inoxydable de meulage fin va globalement en ligne droite jusqu'à la position d'impression et le matériau supérieur.
10) la plate-forme d'impression est exploitée par Taïwan, un entraînement par moteur à réduction numérique à commande numérique intelligente, une orientation de précision carrée du rail de guidage linéaire, un positionnement précis de la commande d'un œil photoélectrique.
11) le matériau supérieur se trouve à l'extrémité extérieure et s'étend jusqu'à l'autre extrémité pour la zone imprimée, à savoir l'extrémité intérieure.
12) la plate-forme d'impression avec ventilateur, peut choisir le mode d'adsorption à long terme et d'aspiration automatique.
13) niveau de la plate-forme d'impression et direction verticale avec manette de réglage de précision de précision, précision de réglage de précision, correspondance des couleurs pour une édition facile.
14) l’interface d’exploitation offre une variété de modes d’impression humanisés, l’impression automatique à commande numérique à temps indirect (1 à 9 secondes).
15) la conception indépendante du dispositif de levage de la tête, du couteau pour racloir / encre à retourner, du chargement et déchargement de l'édition nette et du nettoyage de l'écran est pratique.
16) le dispositif de contrôle du bras de serrage de filet droit et gauche est facile à régler. Écran fixe pneumatique à verrouillage mutuel.
17) l’angle de l’encre à gratter et du retour d’encre peut être ajusté, ainsi que la synchronisation pneumatique automatique hors réseau.
18) racleur d'impression avec système d'encre anti-goutte pour assurer une couleur d'impression plus uniforme.
